Operation Amplifier: Addition

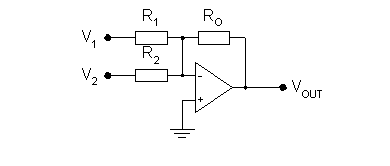

V_OUT= -(V₁/R₁+V₂/R₂)*R_O

This circuit is used to add several signals to one. By setting all resistors to the same value, R₁=R₂=R_O, you get the following formula:

V_OUT= -(V₁+V₂)

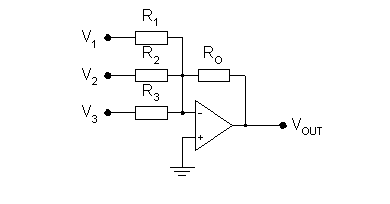

You can theoretically add how many signals you like. Here's an example with three in-signals:

V_OUT= -(V₁/R₁+V₂/R₂+V₃/R₃)*R_O
