72 pin ECC SIMM

SIMM=Single Inline Memory Module
ECC=Error Correcting Code.

(at the computer)

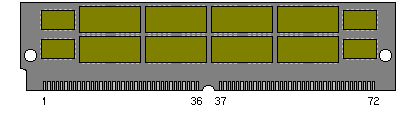

72 PIN SIMM at the computer.

Pin	ECC	Optimized	Description
1	VSS	VSS	Ground
2	DQ0	DQ0	Data 0
3	DQ1	DQ1	Data 1
4	DQ2	DQ2	Data 2
5	DQ3	DQ3	Data 3
6	DQ4	DQ4	Data 4
7	DQ5	DQ5	Data 5
8	DQ6	DQ6	Data 6
9	DQ7	DQ7	Data 7
10	VCC	VCC	+5 VDC
11	PD5	PD5	Presence Detect 5
12	A0	A0	Address 0
13	A1	A1	Address 1
14	A2	A2	Address 2
15	A3	A3	Address 3
16	A4	A4	Address 4
17	A5	A5	Address 5
18	A6	A6	Address 6
19	n/c	n/c	Not connected
20	DQ8	DQ8	Data 8
21	DQ9	DQ9	Data 9
22	DQ10	DQ10	Data 10
23	DQ11	DQ11	Data 11
24	DQ12	DQ12	Data 12
25	DQ13	DQ13	Data 13
26	DQ14	DQ14	Data 14
27	DQ15	DQ15	Data 15
28	A7	A7	Address 7
29	DQ16	DQ16	Data 16
30	VCC	VCC	+5 VDC
31	A8	A8	Address 8
32	A9	A9	Address 9
33	n/c	n/c	Not connected
34	/RAS1	/RAS1	Row Address Strobe 1
35	DQ17	DQ17	Data 17
36	DQ18	DQ18	Data 18
37	DQ19	DQ19	Data 19
38	DQ20	DQ20	Data 20
39	VSS	VSS	Ground
40	/CAS0	/CAS0	Column Address Strobe 0
41	A10	A10	Address 10
42	A11	A11	Address 11
43	/CAS1	/CAS1	Column Address Strobe 1
44	/RAS0	/RAS0	Row Address Strobe 0
45	/RAS1	/RAS1	Row Address Strobe 1
46	DQ21	DQ21	Data 21
47	/WE	/WE	Read/Write
48	/ECC	/ECC
49	DQ22	DQ22	Data 22
50	DQ23	DQ23	Data 23
51	DQ24	DQ24	Data 24
52	DQ25	DQ25	Data 25
53	DQ26	DQ26	Data 26
54	DQ27	DQ27	Data 27
55	DQ28	DQ28	Data 28
56	DQ29	DQ29	Data 29
57	DQ30	DQ30	Data 30
58	DQ31	DQ31	Data 31
59	VCC	VCC	+5 VDC
60	DQ32	DQ32	Data 32
61	DQ33	DQ33	Data 33
62	DQ34	DQ34	Data 34
63	DQ35	DQ35	Data 35
64	n/c	DQ36	Data 36
65	n/c	DQ37	Data 37
66	n/c	DQ38	Data 38
67	PD1	PD1	Presence Detect 1
68	PD2	PD2	Presence Detect 2
69	PD3	PD3	Presence Detect 3
70	PD4	PD4	Presence Detect 4
71	n/c	DQ39	Data 39
72	VSS	VSS	Ground

ECC

Optimized

Description

VSS

Ground

DQ0

Data 0

DQ1

Data 1

DQ2

Data 2

DQ3

Data 3

DQ4

Data 4

DQ5

Data 5

DQ6

Data 6

DQ7

Data 7

VCC

+5 VDC

PD5

Presence Detect 5

Address 0

Address 1

Address 2

Address 3

Address 4

Address 5

Address 6

n/c

Not connected

DQ8

Data 8

DQ9

Data 9

DQ10

Data 10

DQ11

Data 11

DQ12

Data 12

DQ13

Data 13

DQ14

Data 14

DQ15

Data 15

Address 7

DQ16

Data 16

VCC

+5 VDC

Address 8

Address 9

n/c

Not connected

/RAS1

Row Address Strobe 1

DQ17

Data 17

DQ18

Data 18

DQ19

Data 19

DQ20

Data 20

VSS

Ground

/CAS0

Column Address Strobe 0

A10

Address 10

A11

Address 11

/CAS1

Column Address Strobe 1

/RAS0

Row Address Strobe 0

/RAS1

Row Address Strobe 1

DQ21

Data 21

/WE

Read/Write

/ECC

DQ22

Data 22

DQ23

Data 23

DQ24

Data 24

DQ25

Data 25

DQ26

Data 26

DQ27

Data 27

DQ28

Data 28

DQ29

Data 29

DQ30

Data 30

DQ31

Data 31

VCC

+5 VDC

DQ32

Data 32

DQ33

Data 33

DQ34

Data 34

DQ35

Data 35

n/c

DQ36

Data 36

n/c

DQ37

Data 37

n/c

DQ38

Data 38

PD1

Presence Detect 1

PD2

Presence Detect 2

PD3

Presence Detect 3

PD4

Presence Detect 4

n/c

DQ39

Data 39

VSS

Ground
